Handarbeitsplatz

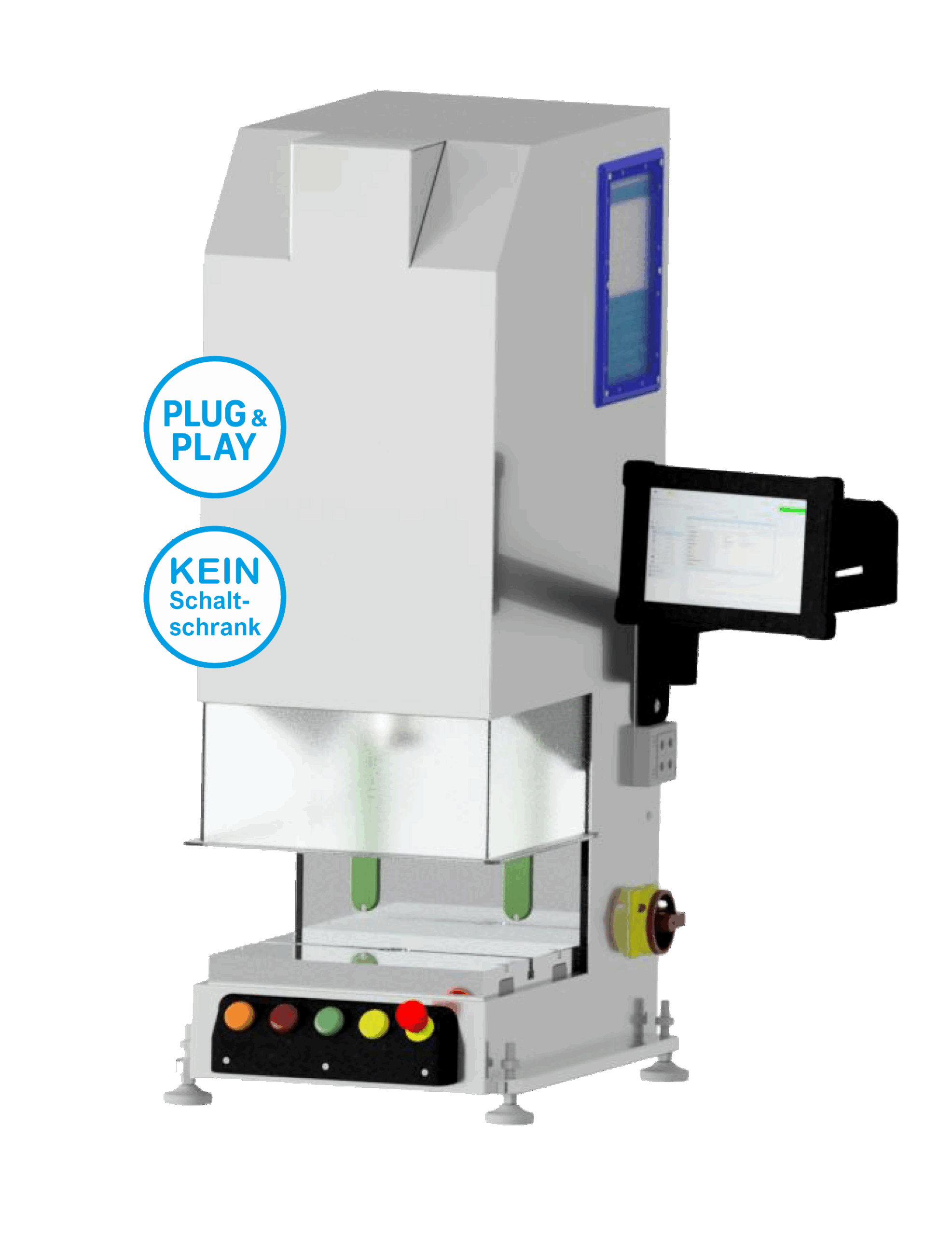

XMP-TischPressZelle
DSM bietet modulare Komplettsysteme für maßgeschneiderte Einzelarbeitsplatzlösungen. Ob als Standgerät für die Werkbank, mit Untergestell oder als höhenverstellbare Ausführung – die XMP-TischPressZelle passt sich flexibel Ihren Produktionsanforderungen an. Alle Ausführungen sind wahlweise mit elektrisch verriegelter Hubtüre oder Sicherheitslichtvorhang erhältlich.
Sofort startklar – bediensicher mit integrierter DSM-Fügetechnologie, lückenloser Prozessdokumentation und smarter Datenkommunikation.
Die TischPressZelle ist für die leistungsstarken Fügeeinheiten der XMP-Serie ausgelegt:
⟶ XMP 60-Serie (0,5 / 1 / 2 kN) und XMP 90-Serie (5 / 12,5 / 25 kN)
⟶ Optional mit Mehrbereichskalibrierung für mehrere Kraftbereiche
So steht für jede Anwendung der passende Kraftbereich zur Verfügung.
Weitere Details zu Ausstattung, Varianten, Steuerung und Sicherheit finden Sie in den technischen Einblicken.
Technische Einblicke
Die XMP-TischPressZelle ist mit einem Hubbereich von 200 mm Ihr kompakter, modularer Handarbeitsplatz für Kleinserien, Prüfanwendungen sowie Muster- und Prototypenbau. Mit kraftvollen Varianten von 0,1 bis 25 kN und integrierter Sicherheitsausstattung gemäß Performance Level E sorgt sie für effiziente und zuverlässige Fügeprozesse.
Ebenso ist das Steuersystem MultiPro 3G integriert, das mit seinen intelligenten Fügeverfahren und Funktionen Ihre spezifischen Anforderungen und individuellen Prozesslösungen realisiert.
Präzision & Sicherheit
-
Zwei Sicherheitslösungen für maximalen Bedienerschutz: eine elektrisch verriegelte Hubtüre (TSE), die den Zugriff während des Prozesses verhindert und sich erst nach Freigabe automatisch öffnet, oder ein vertikal angeordneter Sicherheitslichtvorhang (BWS), der Eingriffe in den Arbeitsbereich zuverlässig erkennt und den Prozess sofort stoppt
-
Zwei integrierte Leuchtfelder zur klaren Visualisierung des Prozessstatus (OK, NOK, RUN)
-
Flexible Kraftbereiche von 0,1 bis 25 kN mit optionaler Mehrbereichskalibrierung für wechselnde Fügeanforderungen
-
Kompaktes Design mit allen elektronischen Komponenten inklusive Sicherheits-SPS – kein externer Schaltschrank erforderlich
Modularität & Varianten
-
Verfügbar als Standgerät für die Werkbank, mit Untergestell oder als höhenverstellbare Ausführung
-

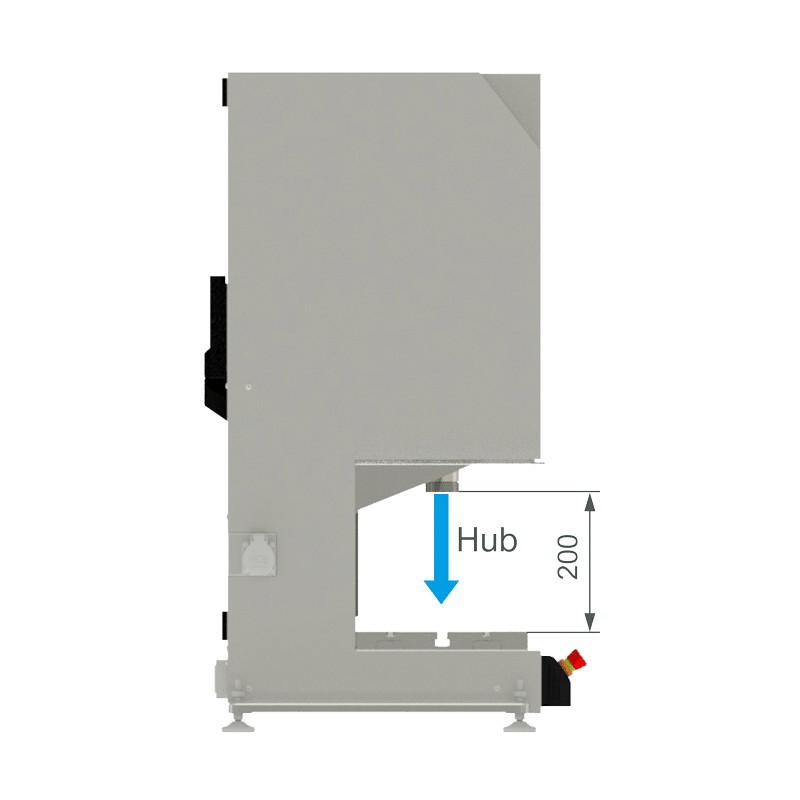

Hubbereich des Stößels: 200 mm – ideal für unterschiedlich hohe Bauteile und Werkstücke
-
Austauschbare Aufspannplatte mit T‑Nut und Zentrierbohrung, optional anpassbar an Ihre Werkstückaufnahme
-

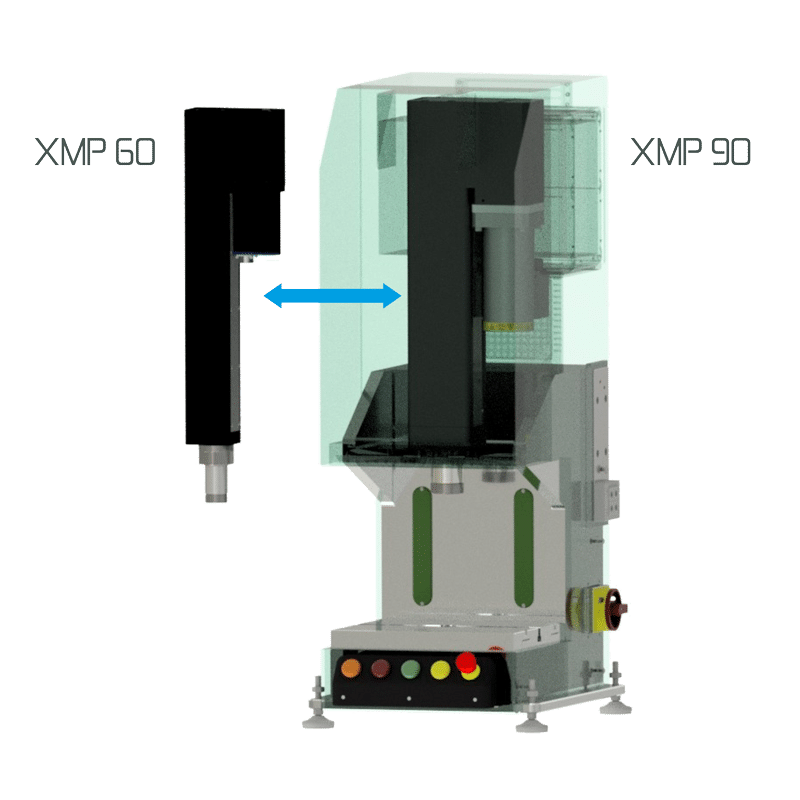

Kompatibel mit den Fügeeinheiten der XMP 60-Serie (0,5 / 1 / 2 kN) und der XMP 90-Serie (5 / 12,5 / 25 kN)
-
Ideal für Kleinserien, Prüfanwendungen und den Prototypenbau
-
Schlüsselfertige Lieferung – individuell angepasst an Ihre Prozessanforderungen
Integriertes Steuersystem
-
Steuerung des produktbezogenen Ablaufs über das integrierte MultiPro 3G, der alle Arbeitsschritte umfasst – mehrere Programme sind startbar
-
Prozessüberwachung: Erfassung von Kraft‑, Weg- und Zeitverläufen mit lückenloser Speicherung zur Qualitätsdokumentation
-
Smarte Datenkommunikation: Industrielle Schnittstellen (u. a. OPC UA, Profinet, EtherCAT) ermöglichen die nahtlose Einbindung in MES-/Leitsysteme
-

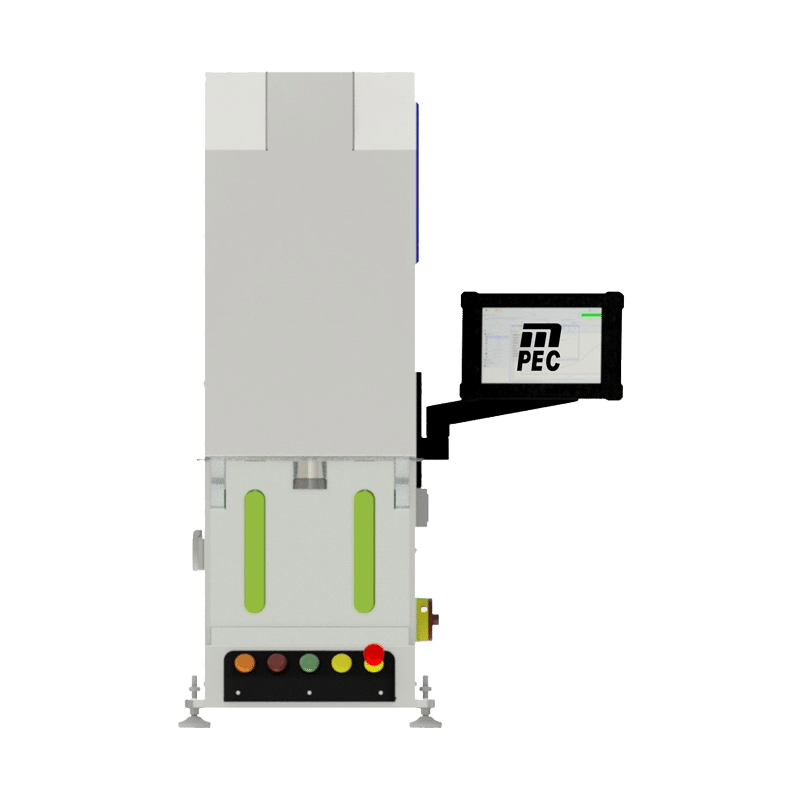

Optional: 8″–19″ Windows-Tablet mit MPEC-Software für erweiterte Prozesssteuerung, Werkerführung und Analyse – seitlich angebaut und schwenkbar für optimale Ergonomie
-
An der TischPressZelle montiertes Bedienpanel mit Tasten für Not-Halt, Quittierung, Start, NOK-Reset und prozessspezifische Funktion – entnehmbar und ergonomisch platzierbar

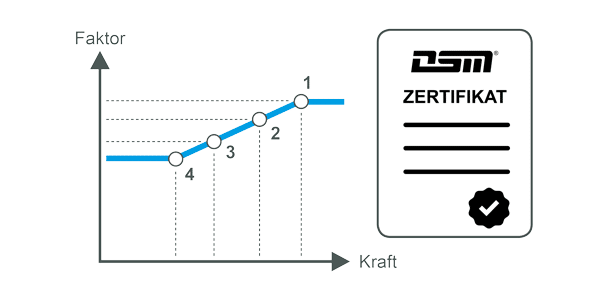

Mehrbereichskalibrierung
Mit der optionalen Mehrbereichskalibrierung nutzen Sie Ihre Fügeeinheit flexibel für Anwendungen mit unterschiedlichen Kraftanforderungen – bei konstant hoher Messgenauigkeit.
Gerade bei häufig wechselnden Prozessen oder Bauteilvarianten sorgt die Kalibrierung über mehrere definierte Messpunkte für zuverlässige und exakte Messergebnisse im gesamten Kraftbereich.
🔧 So funktioniert’s:
Bis zu fünf Messpunkte werden über eine Kalibriermessreihe mit Referenzaufnehmer definiert. Damit lässt sich die Kraftmessung gezielt auf unterschiedliche Kraftniveaus innerhalb des Einsatzbereichs der Fügeeinheit abstimmen – für höchste Präzision von niedrigen bis zu hohen Kräften.
TischPressZelle: Hubtür-Variante
Die XMP-TischPressZelle mit elektrisch verriegelter Hubtüre (TSE) vereint maximale Sicherheit mit ergonomischem Arbeiten.
Während des Fügeprozesses bleibt der Zugang zum Arbeitsbereich sicher verriegelt – erst nach Freigabe öffnet sich die Hubtüre automatisch. Diese Variante ist ideal für Anwendungen mit hohem Schutzbedarf. In Kombination mit den integrierten Sicherheitsfunktionen und der kompakten Bauweise entsteht ein effizienter Handarbeitsplatz, der höchste Anforderungen an Sicherheit und Bedienkomfort erfüllt.

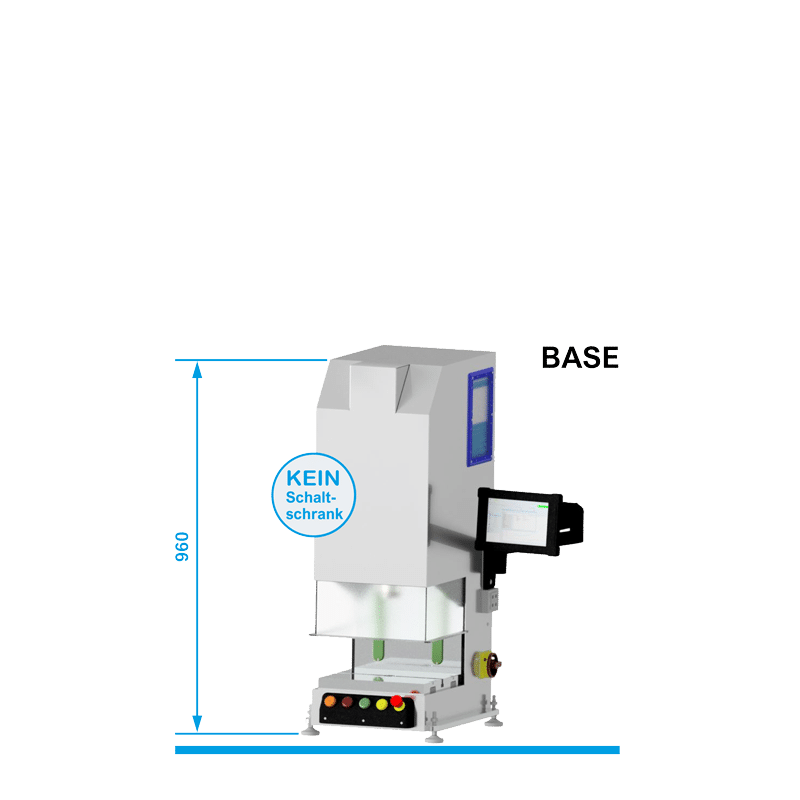

XMP-TischPressZelle Base
- Ausführung: Ohne Untergestell, mit vier Maschinenstellfüßen
- Funktion: Vollausstattung mit Fügetechnik und elektrisch verriegelter Schutztüre
- Abmessungen (B × T × H): ca. 387 × 518 × 960 mm
- Gewicht: ca. 250 kg

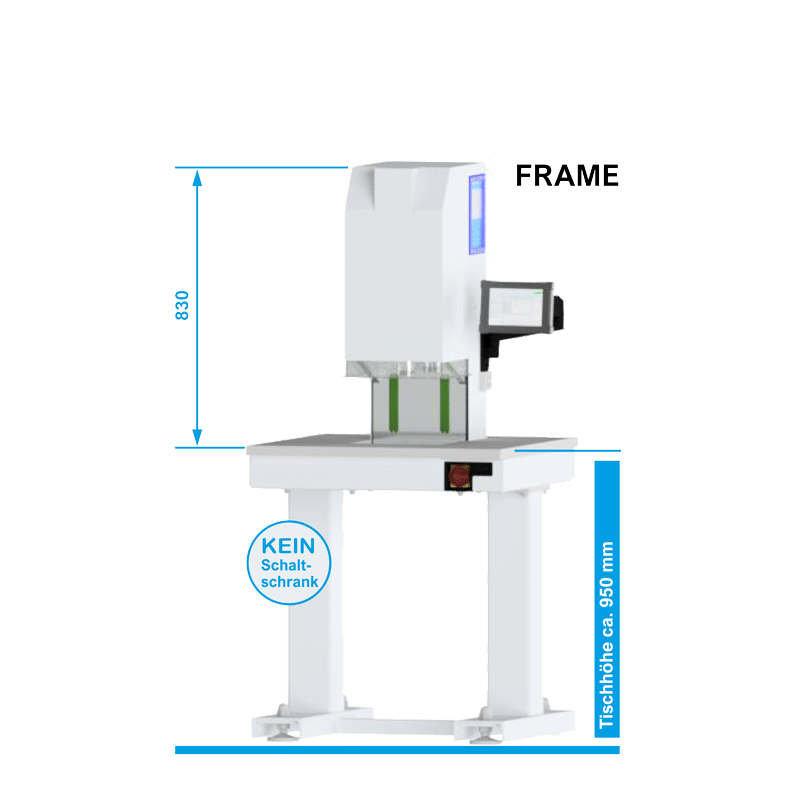

XMP-TischPressZelle Frame
- Ausführung: Standard-Arbeitstisch mit bündiger Aufspannplatte
- Funktion: Vollausstattung mit Fügetechnik und elektrisch verriegelter Schutztüre
- Abmessungen (B × T × H): ca. 800 × 800 × 1780 mm
- Tischhöhe: ca. 950 mm
- Gewicht: ca. 350 kg

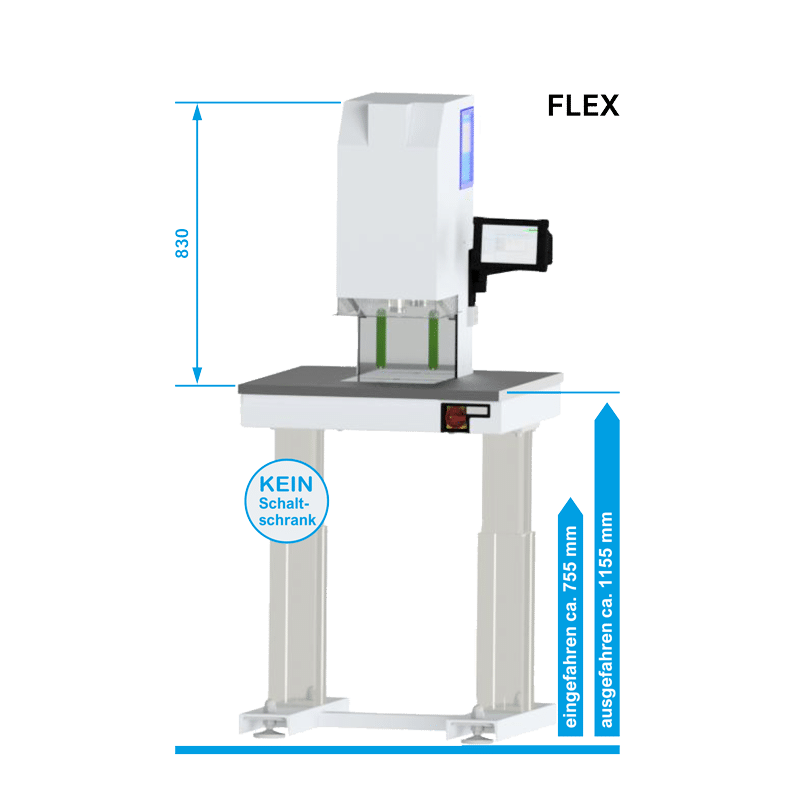

XMP-TischPressZelle Flex
- Ausführung: Höhenverstellbarer Tisch mit bündiger Aufspannplatte
- Funktion: Vollausstattung mit Fügetechnik und elektrisch verriegelter Schutztüre
- Abmessungen (B × T × H): ca. 800 × 800 × max. 1985 mm
- Tischhöhe: eingefahren ca. 755 mm, ausgefahren ca. 1155 mm
- Gewicht: ca. 350 kg
TischPressZelle: Lichtvorhang-Variante
Die XMP-TischPressZelle mit berührungslos wirkender Schutzeinrichtung (BWS) kombiniert hohe Sicherheit mit maximaler Effizienz.
Ein vertikal angeordneter Sicherheitslichtvorhang an der Front überwacht den Zugang zum Arbeitsbereich – wird das Schutzfeld während des Prozesses durchbrochen, erfolgt ein sofortiger Stopp über die integrierte Sicherheits-SPS.
Da keine Schutztüre geöffnet werden muss, ermöglicht diese Variante einen besonders schnellen, werkzeuglosen Zugriff.
Ideal für Prozesse mit häufigen Werkstückwechseln, bei denen kurze Rüstzeiten und eine ergonomische Bedienung im Vordergrund stehen. Die kompakte Bauweise, kombiniert mit den integrierten Sicherheitsfunktionen, macht sie zu einer zuverlässigen Lösung für anspruchsvolle Anwendungen.

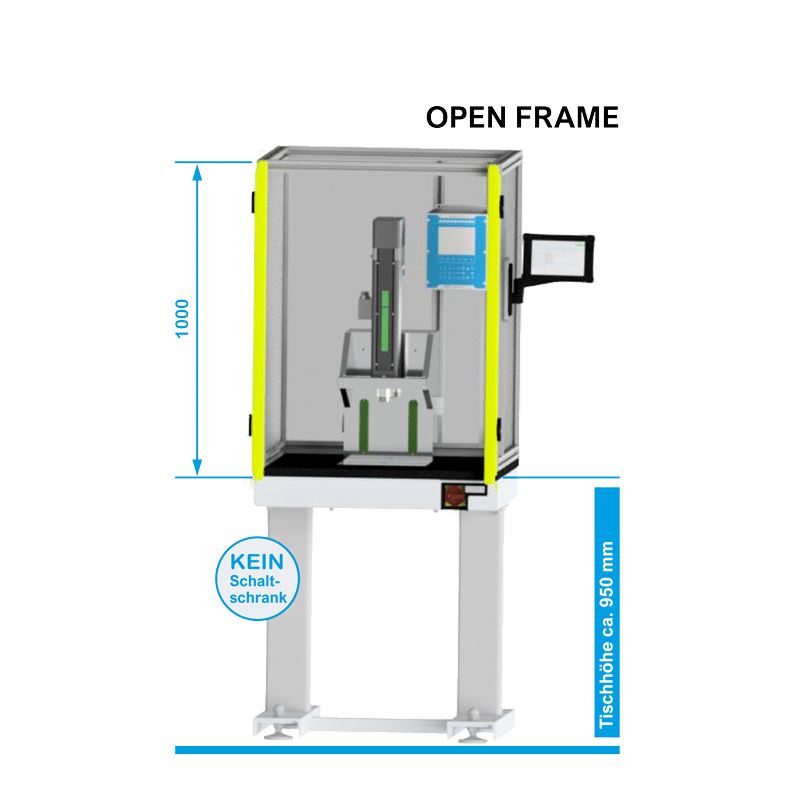

XMP-TischPressZelle OpenFrame
- Ausführung: Standard-Arbeitstisch mit bündiger Aufspannplatte
- Funktion: Vollausstattung mit Fügetechnik und Sicherheitslichtvorhang
- Abmessungen (B × T × H): ca. 800 × 800 × 1950 mm
- Tischhöhe: ca. 950 mm
- Gewicht: ca. 380 kg

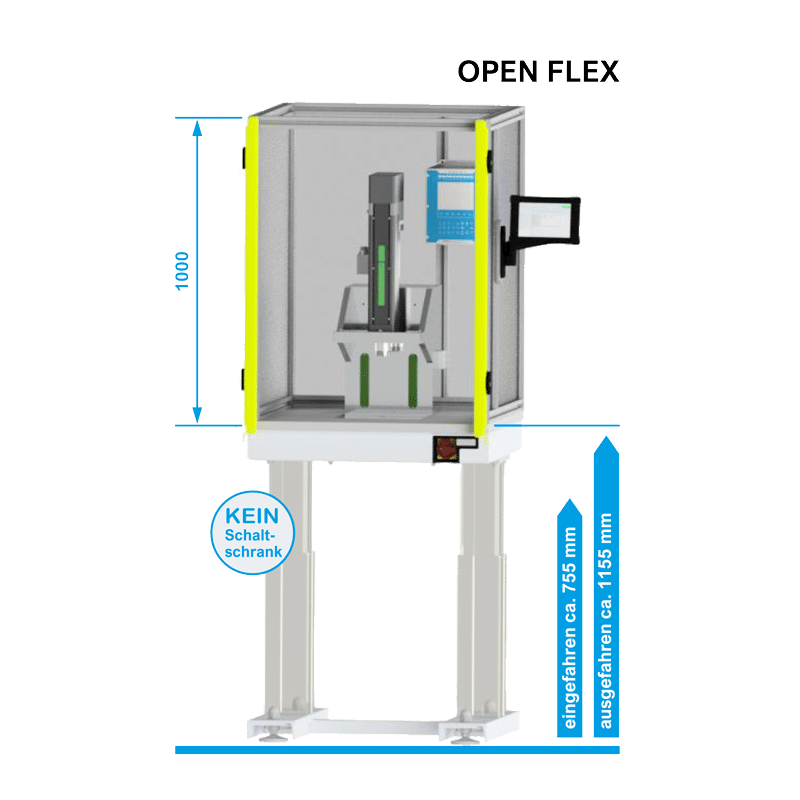

XMP-TischPressZelle OpenFlex
- Ausführung: Höhenverstellbarer Tisch mit bündiger Aufspannplatte
- Funktion: Vollausstattung mit Fügetechnik und Sicherheitslichtvorhang
- Abmessungen (B × T × H): ca. 800 × 800 × max. 2155 mm
- Tischhöhe: eingefahren ca. 755 mm, ausgefahren ca. 1155 mm
- Gewicht: ca. 380 kg
