MultiPro 3G

High-End-Steue­rung für die Handschrauber und Einbau­schrauber der DS-Serie in MDW- und SA-Ausfüh­rung sowie für alle Fügeein­heiten der QMP- / SMP-Serie und XMP-Serie.

Mit der MultiPro 3G bestreitet DSM neue Wege.
Denn neben dem Hardware-Ausbau bestimmt vor allem die skalier­bare Firmware den Leistungs­um­fang des Steuer­sys­tems. Hierzu wurde in die Firmware-Archi­tektur ein Lizenz­ma­nage­ment eingebettet.

Die aktive Firmware (Schrauben oder Fügen) ist bereits mit einer Vielzahl an Basis­funk­tionen ausge­stattet, kann aber mittels der Ausbau­stufe, der Werkzeug­li­zenzen und der Funkti­ons­er­wei­te­rungen auf die Bedürf­nisse des Kunden bzw. auf die Prozess­an­for­de­rungen zugeschnitten werden.

MultiPro 3G

MultiPro 3G

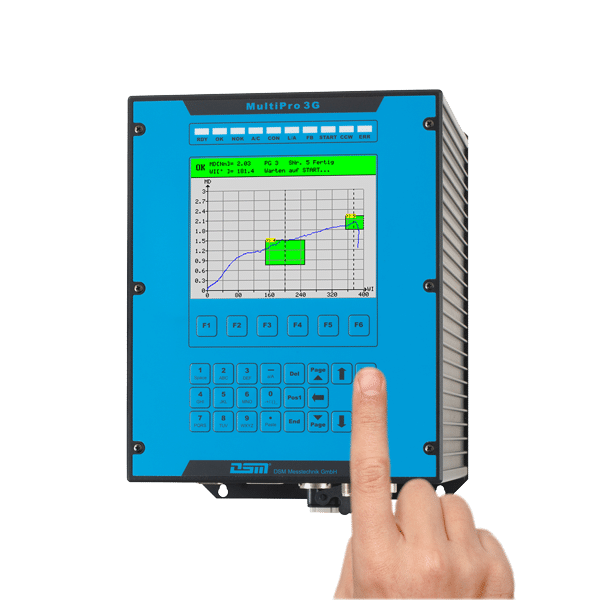

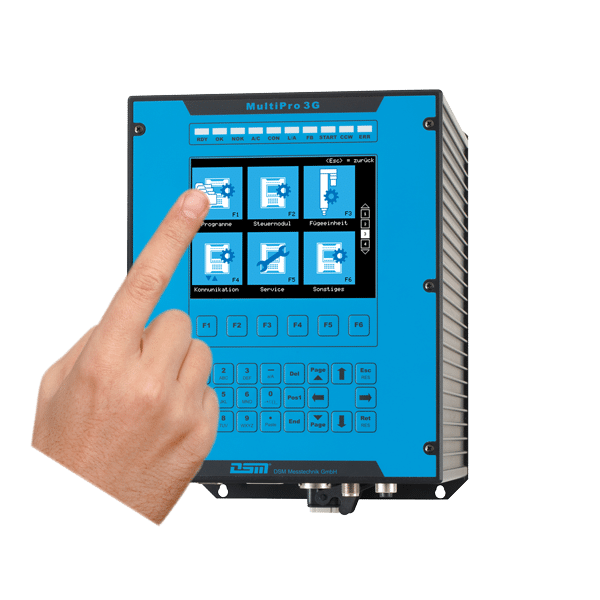

Ausge­stattet mit Touch-Farbdis­play bietet das Steuer­system eine einfache Menüstruktur mit intui­tiven, inter­na­tional verständ­li­chen Symbolen, die es dem Benutzer leicht machen, schnell die richtige Menüop­tion zu wählen.

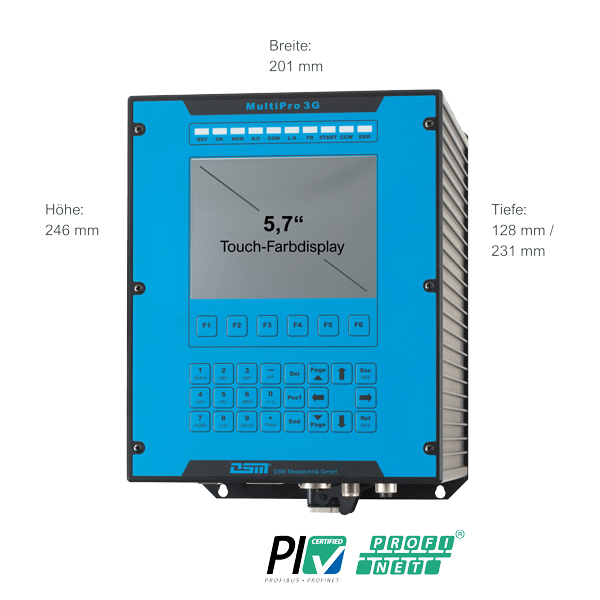

  • 5,7‑Zoll-Touch-Farbdisplay, Auflö­sung 320 x 240 Pixel, TFT 262k Farben
  • Grafi­sche Anzeige der Messwerte mit Zoom-Funktion
  • 12 Status-LEDs für die Zustandsanzeige
  • Funkti­ons­tasten, Naviga­ti­ons­tasten und alpha­nu­me­ri­sche Tastatur
  • Rückführ­bare Kalibrierung

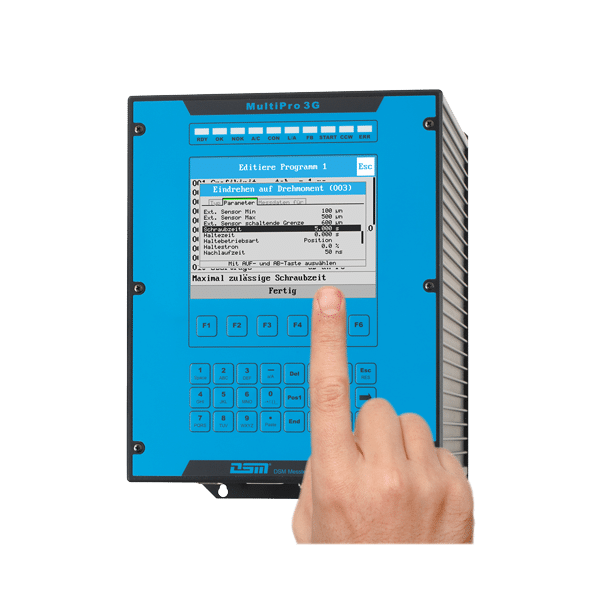

  • Program­mie­rung und Parame­trie­rung direkt am Gerät oder über MPEC-Software
  • Frei program­mier­bare Abläufe
  • Einzel­schritt­be­trieb (Test des Programmablaufs)
  • Automa­ti­scher Selbst­test des Steuer­sys­tems und des angeschlos­senen DSM-Werkzeugs
  • Automa­ti­scher Kalibrier­test des Messwertaufnehmers
  • Ringspei­cher, Ergeb­nis­spei­cher am Gerät einsehbar
  • Messergeb­nisse aller Stufen sind speicherbar
  • Fehler­spei­cher sowie Statis­tik­spei­cher für jede Stufe
  • Externer Speicher (Backup- und Produk­ti­ons­spei­cher) mittels USB-Memory­stick (Option)
  • TCP/IP-Modul integriert – Kommu­ni­ka­tion via LAN mit der MPEC-Software
  • Systembus-Schnitt­stelle – Anschluss von System­bus­ge­räten (Zubehör) sowie zur Vernet­zung von MultiPro 3G-Steuersystemen

Hardware-Erwei­te­rungen

  • Profinet-Modul für die Einbin­dung in das Feldbussystem
  • EtherCAT-Modul für die Einbin­dung in das Feldbussystem
  • Profibus-Modul für die Einbin­dung in das Feldbussystem
  • Mess-Modul für den Anschluss externer Sensoren
  • IPC/Ga­teway-Modul für den Einsatz als OPC-UA-Server, Werkerfüh­rung, Web-Server …
  • BT-Modul zur Verbin­dung mit einem Bluetooth®-fähigem Gerät
  • WLAN-Modul zur Einbin­dung des MultiPro 3G in ein WLAN-Netzwerk oder zur Verwen­dung des MultiPro 3G als WLAN-Access-Point
  • USB-Memory­stick Indus­trial Grade SLC zur Verwen­dung als Backup- und Produktionsspeicher

Ausbau­stufe

Flexibel in Preis und Perfor­mance mit dem DSM Lizenz­mo­dell
… nur so viel, wie Sie tatsäch­lich benötigen.

  • Ausbau­stufe S (Small) – Program­mie­rung nur am PC über die MPEC-Software, 16 start­bare Programme, Messwert­spei­cher für 50 Daten­sätze (Ringspei­cher), Grafik­spei­cher für 5000 Messpunkte pro Grafikkurve
  • Ausbau­stufe M (Medium) – Program­mie­rung nur am PC über die MPEC-Software, 64 start­bare Programme, Messwert­spei­cher für 500 Daten­sätze (Ringspei­cher), Grafik­spei­cher für 10000 Messpunkte pro Grafikkurve
  • Ausbau­stufe L (Large) – Program­mie­rung direkt am Gerät oder am PC über die MPEC-Software, 128 start­bare Programme, Messwert­spei­cher für 1000 Daten­sätze (Ringspei­cher), Grafik­spei­cher für 20000 Messpunkte pro Grafikkurve

Die jewei­ligen Ausstat­tungs­merk­male der Ausbau­stufe lassen sich auch mittels Einzel­li­zenzen zu einem späteren Zeitpunkt freischalten. So ist beispiels­weise eine Ausbau­stufe S mit Program­mie­rung am Gerät (Lizenz Programm­be­ar­bei­tung) umsetzbar.

Werkzeuglizenz(en)

Flexibel in Preis und Perfor­mance mit dem DSM Lizenz­mo­dell
… nur so viel, wie Sie tatsäch­lich benötigen.

  • Sensor­ge­steuert MDW – Verwen­dung der MultiPro 3G mit
    MDW-Schrau­bern (direkte Drehmomentmessung)
  • Strom­ge­steuert SA – Verwen­dung der MultiPro 3G mit
    SA-Schrau­bern (indirekte Drehmomentmessung)
  • Sensor­ge­steuert FL – Verwen­dung der MultiPro 3G mit
    kraft- / wegge­steu­erten Fügeeinheiten

Funkti­ons­er­wei­te­rungen

Flexibel in Preis und Perfor­mance mit dem DSM Lizenz­mo­dell
… nur so viel, wie Sie tatsäch­lich benötigen.

  • Ergeb­nis­aus­wahl – Bestimmen Sie die Ergeb­niss­werte für die Bewer­tung des Verfah­rens. Dadurch wird das für Ihren Prozess relevante Ergebnis ausgewertet.
  • Einheit einstellbar – Die Einheit des Drehmo­ments / der Kraft kann einge­stellt werden.
  • Filter – DSM-Filter­funk­tionen zur Ausblen­dung von hochfre­quenten (unerwünschten) Störungen des Messsignals.
  • Gradi­en­ter­ken­nung – Funktion zur Erken­nung eines definierten Gradi­enten, detek­tiert sowohl positive als auch negative Spitzen und deren Anzahl.
  • Direkt­be­trieb über Feldbus – Steuert das DSM-Werkzeug durch die Vorgaben im dynami­schen Feldbus­pro­to­koll über den Feldbus mit der SPS.
  • Zykli­sche Werte über Feldbus – Die im dynami­schen Feldbus ausge­wählten Messwerte werden zyklisch in Echtzeit auf den Feldbus übertragen.
  • Parameter über Feldbus (dynamisch) – Ermög­licht definierte Stufen­pa­ra­meter zur Laufzeit via Feldbus temporär zu verändern.
  • Parameter über Feldbus (statisch) – Ermög­licht definierte Stufen­pa­ra­meter via Feldbus dauer­haft zu verändern.
  • Korrek­tur­faktor MD / F – Dient zur Anglei­chung des Drehmo­ments / der Kraft.
  • Hüllkurve – Zusätz­li­ches Bewer­tungs­ele­ment zur Kontrolle des Prozesses. Die Messkurve darf die obere und/oder untere Hüllkurve nicht verletzen.
  • Linea­ri­sie­rung MD – Linea­ri­sie­rung / Mehrbe­reichs­ka­li­brie­rung Drehmo­ment bei höheren Genau­ig­keits­an­for­de­rungen für bestimmte Drehmomentpunkte.
  • Linea­ri­sie­rung WI – Linea­ri­sie­rung / Mehrbe­reichs­ka­li­brie­rung Drehwinkel zur Kompen­sa­tion von auftre­tenden Torsionsverlusten.
  • Streck­grenz­ver­fahren – Eindrehen bis der definierte Abschalt­gra­dient erreicht ist.
  • Kopfan­lage – Anziehen auf Kopfan­lage mit dem von DSM entwi­ckelten Algorithmus zur Kopfan­la­gen­er­ken­nung für selbst­for­mende / selbst­schnei­dende Anziehverfahren.
  • Gewin­de­ein­lauf­er­ken­nung – Drehen gegen die Eindreh­rich­tung – Erken­nung des Sprungs von Gewin­de­ein­lauf in den ersten Gewin­de­gang mittels eines Längenmesssensors.
  • Eindrehen auf externen Sensor – Eindrehen bis zum Errei­chen eines definierten externen Sollwerts mit Überwa­chung von Drehmo­ment und Drehwinkel.
  • Schrauben und Halten – Nach dem Abschalten wird das Drehmo­ment oder die zu diesem Zeitpunkt gemes­sene Position (Drehwinkel) für eine definierte Zeit gehalten.
  • Linea­ri­sie­rung F – Linea­ri­sie­rung / Mehrbe­reichs­ka­li­brie­rung Kraft bei höheren Genau­ig­keits­an­for­de­rungen für bestimmte Kraftwertpunkte.
  • Linea­ri­sie­rung L – Linea­ri­sie­rung / Mehrbe­reichs­ka­li­brie­rung Weg zur Kompen­sa­tion der lastab­hän­gigen Aufbiegung.
  • Pressen und Halten – Nach dem Abschalten wird die zu diesem Zeitpunkt gemes­sene Kraft / Position (Länge) für eine definierte Zeit gehalten.
  • Fahren auf externen Sensor – Fahren bis zum Errei­chen eines definierten externen Sollwerts mit Überwa­chung von Kraft und Weg. Beispiels­weise für die direkte und hochprä­zisen Messung am Bauteil mittels eines ext. Längen­sen­sors; misst den tatsäch­li­chen Hub (relative Höhe), unabhängig von Einflüssen wie Biegung, unter­schied­li­chen Höhen oder Toleranzen am Werkzeugträger.
  • Fahren auf Gradient – Fahren bis der definierte Abschalt­gra­dient [kN/ms] erreicht ist – Anzeige der Gradi­en­ten­kurve mit der zweiten Y‑Achse. Kontrolle von Kraft und Weg.
  • Rückblick­fenster – Mit der Funktion kann inner­halb eines Verfah­rens ein Fenster generiert werden, das mittels eines Start- und Endwerts definiert wird und rückbli­ckend bewertet.

Zubehör

  • Multi­Visio – MultiPro 3G Fernan­zeige (Android-App).
  • IO-Exten­sion – Erwei­te­rung der Ein- und Ausgänge.
  • E/A‑Expander – zum komfor­ta­blen Anschluss von Komponenten.
  • QS-Box – Anschluss von externen Sensoren an das MultiPro 3G.
  • ToolCon­trol – Werkzeug­ver­wal­tung, Überwa­chung der Werkzeugentnahme.
  • Handling­system / Positi­ons­elek­tronik – zur Überwa­chung von XYZ-Koordi­naten, der Positionsreihenfolge.
  • Status Indica­tion – externe Status­an­zeige, wahlweise mit Start­taster, Programm­vor­wahl, NOK-Schlüsselschalter.
  • DCM-Exten­sion – zur Ansteue­rung eines externen DC-Motors.

Basis­mo­dule

Basismodule

Das Basis­modul versorgt das Steuer­modul und das angeschlos­sene DSM-Werkzeug (Schrauber / Fügeein­heit).
Zusätz­lich regelt und überwacht das Basis­modul den Antrieb und kontrol­liert die Spannung, den Zustand der Hallsen­soren sowie die Tempe­ratur, den Strom und die Spannung des Servomotors.

Aufgrund der unter­schied­li­chen Leistungs­an­for­de­rungen wird das Basis­modul in verschie­dene Typen unter­teilt und den DSM-Werkzeugen fest zugeordnet.
Das Gerät mit der Sicher­heits­funk­tion STO (Safe Torque Off) ist bereit für die Einbin­dung in ein kunden­sei­tiges Schutzkonzept.

Immer sicher abschalten – unsere Fügesys­teme rüsten wir serien­mäßig mit Basis­mo­dulen in STO-Ausfüh­rung nach der Norm DIN EN ISO 13849 aus.

Flexibel in der Anwen­dung – das modulare System­kon­zept erlaubt nicht nur den Wechsel des Steuer­mo­duls (z.B. Upgrade auf MultiPro 3G), sondern auch den Austausch des Basis­mo­duls bei verän­derten Prozessbedingungen.

Ausfüh­rungen BM‑S Serie

Basis­modul BM-S‑1 / Basis­modul BM-S-1-STO
für DSH 26 /005; DS 26 /005

Basis­modul BM-S‑2 / Basis­modul BM-S-2-STO
für DSH 26 /01/02/04; DS 26 /01/02/04

Basis­modul BM-S‑5
für DSH 16 /0025/005

Netzspan­nung 230 VAC
B x H X T (ohne STO) 201 x 279,5 x 128 mm
B x H X T (mit STO) 201 x 279,5 x 231 mm
Gewicht ca. 5 kg

Ausfüh­rungen BM‑L Serie

Basis­modul BM-L‑1 / Basis­modul BM-L-1-STO
für DS 34 /025/05

Basis­modul BM-L‑3 / Basis­modul BM-L-3-STO
für DS 44 /025/05/10/20; SMP 300 /005/01/02

Basis­modul BM-L‑4 / Basis­modul BM-L-4-STO
für DSH 34 /05/10/20; DS 34 /10/15; DSH 38 /05/10/15; DSH 44 /20/30/40/60

Basis­modul BM-L‑5 / Basis­modul BM-L-5-STO
für DS 44 /35

Netzspan­nung 230 VAC
B x H X T 201 x 279,5 x 231 mm
Max. Gewicht ca. 14 kg

Ausfüh­rungen BM‑H Serie

Basis­modul BM-H-2-STO
für SMP 400 /05/10

Basis­modul BM-H‑4 / Basis­modul BM-H-4-STO
für DS 57 /25/50/70/90/140

Basis­modul BM-H-5-STO
für XMP 90 /05/12,5/25; QMP 80 /025/05/10/20/25

Netzspan­nung 230 VAC
B x H X T 201 x 279,5 x 231 mm
Gewicht ca. 8 kg

Ausfüh­rungen BM‑V Serie

Basis­modul BM-V‑4 / Basis­modul BM-V-4-STO
für DS 80 /220/300/420/500/600; DS 80–130 /900/1000/1500/2000/2400

Basis­modul BM-V-5-STO
für QMP 100 /30/40/50/60; QMP 140 /70/100/120; SMP 500 /20/30/50/70

Basis­modul BM-V-7-STO
für XMP 120 /50/75; XMP 300 /250/500

Netzspan­nung 400 VAC
B x H x T 201 x 279,5 x 231 mm
Gewicht ca. 8,5 kg
