Schraub­tech­nik

Einbau­schrau­ber DS-Serie

Fehler­freie Prozesse sind die Grund­lage hoch­wer­ti­ger Produkte – beson­ders in der indus­tri­el­len Ferti­gung, wo Zuver­läs­sig­keit oberste Prio­ri­tät hat.

Verschrau­bun­gen dürfen dabei keine Schwach­stelle sein.
Damit es gar nicht erst zu Fehlern kommt, sorgen die digi­tal gesteu­er­ten Einbau­schrau­ber von DSM für gleich­blei­bend hohe Quali­tät und maxi­male Prozess­si­cher­heit.

Alle DSM-Produkte lassen sich naht­los in neue oder bestehende Produk­ti­ons­li­nien inte­grie­ren – für pass­ge­naue Lösun­gen in der statio­nä­ren Schraub­tech­nik.

Unsere Exper­ten beglei­ten Sie von der Planung über die Inbe­trieb­nahme bis hin zur lang­fris­ti­gen Betreu­ung im laufen­den Betrieb – kompe­tent, praxis­nah und zuverlässig.

Statio­näre Schraub­tech­nik von DSM

  • Digi­tale Schraub­sys­teme zur Inte­gra­tion in Montageanlagen
  • Einbau­schrau­ber von 0,05 Nm bis 2400 Nm
  • Fehler­freies Setup durch inte­grier­ten Parameterspeicher
  • Wartungs­freier, bürs­ten­lo­ser Servo­mo­tor mit Rechts- / Linkslauf
  • Robus­tes Gehäuse aus Edel­stahl und Aluminium
  • Flexi­bler Einsatz durch viel­fäl­tige Antriebs- und Abtriebsvarianten

Zube­hör für DS-Einbau­schrau­ber
Erwei­tern Sie Ihre Anwen­dungs­mög­lich­kei­ten mit praxis­be­währ­tem Zube­hör für die statio­näre Schraub­tech­nik: Flach­ab­triebe, Werk­zeug­wech­sel­bo­xen, Hand­ling­sys­teme sowie indi­vi­du­elle tech­ni­sche Lösun­gen auf Anfrage.
Auch komplette Arbeits­sta­tio­nen – von ergo­no­mi­schen Hand­ar­beits­plät­zen bis hin zu teil­au­to­ma­ti­sier­ten Lösun­gen – gehö­ren zu unse­rem Portfolio.

▶ Welches Dreh­mo­ment passt zu Ihrer Anwen­dung?
Unser Leit­fa­den “Schrau­ben-Dreh­mo­ment-Tabelle” liefert Tipps und typi­sche Richt­werte für metri­sche Regel­ge­winde – eine prak­ti­sche Hilfe bei der Wahl des passen­den Schraubers.

Wählen Sie eine Baureihe
für weitere Informationen:

0,05 – 4 Nm (4 Varianten)

DS 26

0,5 – 15 Nm (4 Varianten)

DS 34

0,5 – 35 Nm (5 Varianten)

DS 44

5 – 140 Nm (5 Varianten)

DS 57

44 – 600 Nm (5 Varianten)

DS 80

180 – 2400 Nm (5 Varianten)

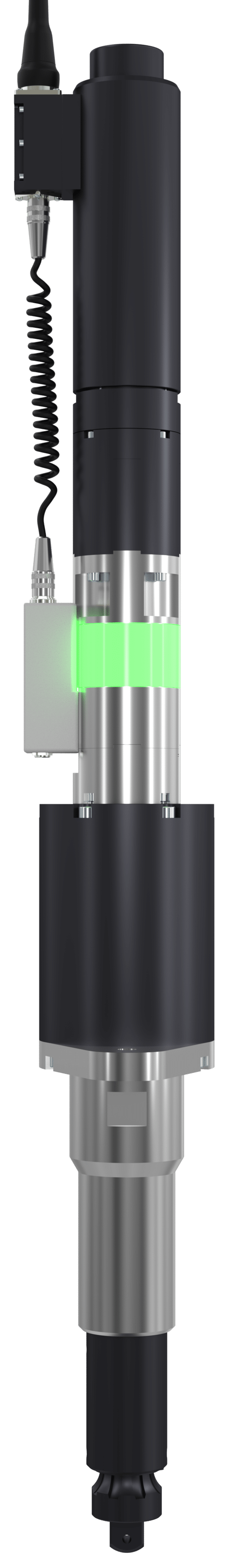

DS 80–130

Serie DS 26

Statio­näre Schraub­werk­zeuge für fili­grane Anwendungen

DS 26

Einbau­schrau­ber mit elek­tro­nisch gere­gel­tem Servo­mo­tor und digi­ta­ler Daten­über­tra­gung.
Die DS-26-Serie ist in den Vari­an­ten 0,5 Nm, 1 Nm, 2 Nm und 4 Nm erhält­lich – wahl­weise als MDW-Ausfüh­rung (mit digi­ta­lem Dreh­mo­ment­sen­sor) oder als strom­ge­steu­erte SA-Ausführung.

Seri­en­aus­stat­tung:

  • Status­an­zeige über Leuchtfeld
  • Plug-and-Play-Kenn­da­ten­über­tra­gung
  • Motor und Getriebe in einem Alumi­ni­um­ge­häuse integriert
  • Dreh­zahl stufen­los regel­bar, Rechts- / Linkslauf
  • Starr, ohne Abtrieb – siehe Standard-Optionen

MDW-Ausfüh­rung

  • Direkt im Schrau­ber inte­grierte Dreh­mo­ment­mes­sung über DAkkS-kali­brier­ten digi­ta­len Sensor
  • Dreh­mo­ment­ge­nau­ig­keit: 0,5 % vom Endwert
  • Tole­ranz gemäß ISO 5393: besser 5 % (Winkel­ab­trieb: 8 %)
  • Dreh­win­kel­er­fas­sung über Motorsensorik
  • Winkel­auf­lö­sung: 3,7° (DS26/005, 26/01); 2,6° (DS26/02); 1,0° (DS26/04)

Weitere Infor­ma­tio­nen zur Kali­brie­rung und Rück­führ­bar­keit finden Sie auf der Seite „Kali­brie­rung“.

SA-Ausfüh­rung

  • Indi­rekte Dreh­mo­ment­mes­sung über strom­ge­steu­erte Abschaltung
  • Dreh­mo­ment­ge­nau­ig­keit abhän­gig von der Schrau­ber-Justie­rung – Abgleich per Refe­renz­mes­sung und Konfi­gu­ra­tion an der Multi­Pro 3G
  • Regel­mä­ßige Refe­renz­mes­sun­gen sichern die Genauigkeit
  • Dreh­win­kel­er­fas­sung über Motorsensorik
  • Winkel­auf­lö­sung: 4,3° (DS26/005, 26/01); 2,1° (DS26/02); 1,0° (DS26/04)
  • Wirt­schaft­li­che Lösung für einfa­che Schraubaufgaben

Dreh­mo­ment­be­rei­che & Drehzahlen

Vari­ante Dreh­mo­ment­be­reich Dreh­zahl (MDW) Dreh­zahl (SA)
DS 26 / 005 0,05 – 0,5 Nm 1450 1/min 1700 1/min
DS 26 / 01 0,2 – 1 Nm 1450 1/min 1700 1/min
DS 26 / 02 0,4 – 2 Nm 1020 1/min 820 1/min
DS 26 / 04 0,8 – 4 Nm 400 1/min 400 1/min

Stan­dard-Optio­nen

  • Monta­ge­flansch
  • Starre Abtriebs­va­ri­ante
  • Feder­ab­trieb mit 20 mm oder 50 mm Federweg
  • Selbst­start­ab­trieb mit 5 mm Feder­weg – Schraub­pro­zess star­tet beim Einfe­dern automatisch
  • Abtriebs­off­set (versetz­ter Abtrieb) mit 20 mm Feder­weg – redu­ziert Loch­stich und verbes­sert die Zugäng­lich­keit an engen Schraubstellen
  • Winkel­ab­trieb mit Schnell­wech­sel­fut­ter DIN 3126 D6,3
  • Vakuum-Schrau­ben­hal­ter
  • Abtriebs­ein­heit mit galva­ni­scher Trennung
  • Abtriebs­merk­male (1/4″ Sechskant/Vierkant, Schnell­wech­sel­fut­ter B3/B5,5/D6,3) – je nach Ausfüh­rung kombi­nier­bar mit Feder­ab­trieb, Selbst­start­ab­trieb oder Abtriebsoffset
Daten­blatt DS 26 (PDF, 323KB)
Handschrauber DSH 26

Serie DS 34

Viel­sei­tige statio­näre Schraub­tech­nik im kompak­ten Format

DS 34

Einbau­schrau­ber mit elek­tro­nisch gere­gel­tem Servo­mo­tor und digi­ta­ler Daten­über­tra­gung.
Die DS-34-Serie ist in den Vari­an­ten 2,5 Nm, 5 Nm, 10 Nm und 15 Nm erhält­lich – wahl­weise als MDW-Ausfüh­rung (mit digi­ta­lem Dreh­mo­ment­sen­sor) oder als strom­ge­steu­erte SA-Ausführung.

Seri­en­aus­stat­tung:

  • Status­an­zeige über Leuchtfeld
  • Plug-and-Play-Kenn­da­ten­über­tra­gung
  • Motor und Getriebe in einem Alumi­ni­um­ge­häuse integriert
  • Dreh­zahl stufen­los regel­bar, Rechts- / Linkslauf
  • Starr, ohne Abtrieb – siehe Standard-Optionen

MDW-Ausfüh­rung

  • Direkt im Schrau­ber inte­grierte Dreh­mo­ment­mes­sung über DAkkS-kali­brier­ten digi­ta­len Sensor
  • Dreh­mo­ment­ge­nau­ig­keit: 0,5 % vom Endwert
  • Tole­ranz gemäß ISO 5393: besser 5 % (Winkel­ab­trieb: 8 %)
  • Dreh­win­kel­er­fas­sung über digi­ta­len Absolutgeber
  • Mess­ge­nau­ig­keit Dreh­win­kel: 0,1°

Weitere Infor­ma­tio­nen zur Kali­brie­rung und Rück­führ­bar­keit finden Sie auf der Seite „Kali­brie­rung“.

SA-Ausfüh­rung

  • Indi­rekte Dreh­mo­ment­mes­sung über strom­ge­steu­erte Abschaltung
  • Dreh­mo­ment­ge­nau­ig­keit abhän­gig von der Schrau­ber-Justie­rung – Abgleich per Refe­renz­mes­sung und Konfi­gu­ra­tion an der Multi­Pro 3G
  • Regel­mä­ßige Refe­renz­mes­sun­gen sichern die Genauigkeit
  • Dreh­win­kel­er­fas­sung über Motorsensorik
  • Winkel­auf­lö­sung: 3,3° (DS34/025, 34/05); 1,7° (DS34/10, 34/15)
  • Wirt­schaft­li­che Lösung für einfa­che Schraubaufgaben

Dreh­mo­ment­be­rei­che & Drehzahlen

Vari­ante Dreh­mo­ment­be­reich Dreh­zahl
DS 34 / 025 MDW 0,5 – 2,5 Nm 880 1/min
DS 34 / 05 MDW oder SA 1 – 5 Nm 880 1/min
DS 34 / 10 MDW oder SA 2 – 10 Nm 1540 1/min
DS 34 / 15 MDW oder SA 3 – 15 Nm 1540 1/min

Stan­dard-Optio­nen

  • Monta­ge­flansch
  • Starre Abtriebs­va­ri­ante
  • Feder­ab­trieb mit 30 mm oder 50 mm Federweg
  • Selbst­start­ab­trieb mit 30 mm oder 50 mm Feder­weg
    – Schraub­pro­zess star­tet beim Einfe­dern automatisch
  • Abtriebs­off­set (versetz­ter Abtrieb) – redu­ziert Loch­stich und
    verbes­sert die Zugäng­lich­keit an engen Schraubstellen
  • Winkel­ab­trieb mit DIN 3121 F10 3/8“ Außenvierkant
  • Abtriebs­ein­heit mit galva­ni­scher Trennung
  • Abtriebs­merk­male (1/4″ / 3/8″ Vier­kant, Schnell­wech­sel­fut­ter D6,3–24mm) – direkt sowie mit Feder­ab­trieb, Selbst­start­ab­trieb und Abtriebs­off­set kombinierbar
Daten­blatt DS 34 (PDF, 314KB)
DS 34

Serie DS 44

Kompakte statio­näre Schraub­werk­zeuge für viel­sei­tige Anwendungen

DS 44

Einbau­schrau­ber mit elek­tro­nisch gere­gel­tem Servo­mo­tor und digi­ta­ler Daten­über­tra­gung.
Die DS-44-Serie ist in den Dreh­mo­ment­va­ri­an­ten 2,5 Nm, 5 Nm, 10 Nm, 20 Nm und 35 Nm erhält­lich – wahl­weise als MDW-Ausfüh­rung (mit digi­ta­lem Dreh­mo­ment­sen­sor) oder als strom­ge­steu­erte SA-Ausführung.

Seri­en­aus­stat­tung:

  • Status­an­zeige über Leuchtfeld
  • Plug-and-Play-Kenn­da­ten­über­tra­gung
  • Motor und Getriebe in einem Alumi­ni­um­ge­häuse integriert
  • Dreh­zahl stufen­los regel­bar, Rechts- / Linkslauf
  • Starr, ohne Abtrieb – siehe Standard-Optionen

MDW-Ausfüh­rung

  • Direkt im Schrau­ber inte­grierte Dreh­mo­ment­mes­sung über DAkkS-kali­brier­ten digi­ta­len Sensor
  • Dreh­mo­ment­ge­nau­ig­keit: 0,5 % vom Endwert
  • Tole­ranz gemäß ISO 5393: besser 5 % (Winkel­ab­trieb: 8 %)
  • Dreh­win­kel­er­fas­sung über digi­ta­len Absolutgeber
  • Winkel­auf­lö­sung: 0,1°

Weitere Infor­ma­tio­nen zur Kali­brie­rung und Rück­führ­bar­keit finden Sie auf der Seite „Kali­brie­rung“.

SA-Ausfüh­rung

  • Indi­rekte Dreh­mo­ment­mes­sung über strom­ge­steu­erte Abschaltung
  • Dreh­mo­ment­ge­nau­ig­keit abhän­gig von der Schrau­ber-Justie­rung – Abgleich per Refe­renz­mes­sung und Konfi­gu­ra­tion an der Multi­Pro 3G
  • Regel­mä­ßige Refe­renz­mes­sun­gen sichern die Genauigkeit
  • Dreh­win­kel­er­fas­sung über Motorsensorik
  • Winkel­auf­lö­sung: 3,3° (DS44/05);
    2,3° (DS44/10); 1,4° (DS44/20); 1,0° (DS44/35)
  • Wirt­schaft­li­che Lösung für einfa­che Schraubaufgaben

Dreh­mo­ment­be­rei­che & Drehzahlen

Vari­ante Dreh­mo­ment­be­reich Dreh­zahl
DS 44 / 025 MDW 0,5 – 2,5 Nm 1300 1/min
DS 44 / 05 MDW oder SA 1 – 5 Nm 1300 1/min
DS 44 / 10 MDW oder SA 2 – 10 Nm 900 1/min
DS 44 / 20 MDW oder SA 4 – 20 Nm 530 1/min
DS 44 / 35 MDW oder SA 7 – 35 Nm 480 1/min

Stan­dard-Optio­nen

  • Monta­ge­flansch
  • Starre Abtriebs­va­ri­ante
  • Feder­ab­trieb mit 30 mm oder 50 mm Federweg
  • Selbst­start­ab­trieb – Schraub­pro­zess star­tet beim Einfe­dern automatisch
  • Abtriebs­off­set (versetz­ter Abtrieb) – redu­ziert Loch­stich und
    verbes­sert die Zugäng­lich­keit an engen Schraubstellen
  • Winkel­ab­trieb mit DIN 3121 F10 3/8“ Außenvierkant
  • Abtriebs­ein­heit mit galva­ni­scher Trennung
  • Abtriebs­merk­male (1/4″ / 3/8″ Vier­kant, Schnell­wech­sel­fut­ter D6,3–24 mm) – direkt sowie mit Feder­ab­trieb, Selbst­start­ab­trieb und Abtriebs­off­set kombinierbar
Daten­blatt DS 44 (PDF, 301KB)
DS 44

Serie DS 57

Robuste und lang­le­bige statio­näre Schraubwerkzeuge

DS 57

Einbau­schrau­ber mit elek­tro­nisch gere­gel­tem Servo­mo­tor und digi­ta­ler Daten­über­tra­gung.
Die DS-57-Serie ist in den Dreh­mo­ment­va­ri­an­ten 25 Nm, 50 Nm, 70 Nm, 90 Nm und 140 Nm erhält­lich – wahl­weise als MDW-Ausfüh­rung (mit digi­ta­lem Dreh­mo­ment­sen­sor) oder als strom­ge­steu­erte SA-Ausführung.

Seri­en­aus­stat­tung:

  • Status­an­zeige über Leuchtfeld
  • Plug-and-Play-Kenn­da­ten­über­tra­gung
  • Dreh­zahl stufen­los regel­bar, Rechts- / Linkslauf
  • Kompakte Bauform
  • Starr, ohne Abtrieb
  • Antriebs- und Abtriebs­va­ri­an­ten – siehe Standard-Optionen

MDW-Ausfüh­rung

  • Direkt im Schrau­ber inte­grierte Dreh­mo­ment­mes­sung über DAkkS-kali­brier­ten digi­ta­len Sensor
  • Dreh­mo­ment­ge­nau­ig­keit: 0,5 % vom Endwert
  • Tole­ranz gemäß ISO 5393: besser 5 % (Winkel­ab­trieb: 8 %)
  • Dreh­win­kel­er­fas­sung über digi­ta­len Absolutgeber
  • Winkel­auf­lö­sung: 0,1°

Weitere Infor­ma­tio­nen zur Kali­brie­rung und Rück­führ­bar­keit finden Sie auf der Seite „Kali­brie­rung“.

SA-Ausfüh­rung

  • Indi­rekte Dreh­mo­ment­mes­sung über strom­ge­steu­erte Abschaltung
  • Dreh­mo­ment­ge­nau­ig­keit abhän­gig von der Schrau­ber-Justie­rung – Abgleich per Refe­renz­mes­sung und Konfi­gu­ra­tion an der Multi­Pro 3G
  • Regel­mä­ßige Refe­renz­mes­sun­gen sichern die Genauigkeit
  • Dreh­win­kel­er­fas­sung über Motorsensorik
  • Winkel­auf­lö­sung: 4,5° (DS57/25, 57/50);
    2,2° (DS57/70); 1,2° (DS57/140)
  • Wirt­schaft­li­che Lösung für einfa­che Schraubaufgaben

Dreh­mo­ment­be­rei­che & Drehzahlen

Vari­ante Dreh­mo­ment­be­reich Dreh­zahl
DS 57 / 25 MDW 5 – 25 Nm 650 1/min
DS 57 / 50 MDW oder SA 10 – 50 Nm 800 1/min
DS 57 / 70 MDW oder SA 14 – 70 Nm 800 1/min
DS 57 / 90 MDW 18 – 90 Nm 430 1/min
DS 57 / 140 MDW oder SA 28 – 140 Nm 430 1/min

Stan­dard-Optio­nen

  • Antriebs­off­set – seit­li­che Umlen­kung des Motors für kompak­tere Bauweise und kürzere Einbaulänge
  • Monta­ge­flansch
  • Starre Abtriebs­va­ri­ante
  • Feder­ab­trieb mit 50 mm oder 100 mm Feder­weg, wahl­weise mit 3/8″ oder 1/2″ Vierkant
  • Selbst­start­ab­trieb mit 50 mm Feder­weg und 3/8″ oder 1/2″ Vier­kant – der Schraub­pro­zess star­tet auto­ma­tisch beim Einfedern
  • Abtriebs­off­set (versetz­ter Abtrieb) – redu­ziert Loch­stich und
    verbes­sert die Zugäng­lich­keit an engen Schraubstellen
  • Winkel­ab­trieb mit 1/2″ Vierkant
Daten­blatt DS 57 (PDF, 283KB)
DS 57

Serie DS 80

Leis­tungs­starke statio­näre Schraub­werk­zeuge für hohe Drehmomente

DS 80

Einbau­schrau­ber mit elek­tro­nisch gere­gel­tem Servo­mo­tor und digi­ta­ler Daten­über­tra­gung.
Die DS-80-Serie ist in den Dreh­mo­ment­va­ri­an­ten 220 Nm, 300 Nm, 420 Nm, 500 Nm und 600 Nm erhält­lich – wahl­weise als MDW-Ausfüh­rung (mit digi­ta­lem Dreh­mo­ment­sen­sor) oder als strom­ge­steu­erte SA-Ausführung.

Seri­en­aus­stat­tung:

  • Status­an­zeige über Leuchtfeld
  • Plug-and-Play-Kenn­da­ten­über­tra­gung
  • Dreh­zahl stufen­los regel­bar, Rechts- / Linkslauf
  • Kompakte Bauform
  • Starr, ohne Abtrieb
  • Antriebs- und Abtriebs­va­ri­an­ten – siehe Standard-Optionen

MDW-Ausfüh­rung

  • Direkt im Schrau­ber inte­grierte Dreh­mo­ment­mes­sung über DAkkS-kali­brier­ten digi­ta­len Sensor
  • Dreh­mo­ment­ge­nau­ig­keit: 0,5 % vom Endwert
  • Tole­ranz gemäß ISO 5393: besser 5 % (Winkel­ab­trieb: 8 %)
  • Dreh­win­kel­er­fas­sung über digi­ta­len Absolutgeber
  • Winkel­auf­lö­sung: 0,1°

Weitere Infor­ma­tio­nen zur Kali­brie­rung und Rück­führ­bar­keit finden Sie auf der Seite „Kali­brie­rung“.

SA-Ausfüh­rung

  • Indi­rekte Dreh­mo­ment­mes­sung über strom­ge­steu­erte Abschaltung
  • Dreh­mo­ment­ge­nau­ig­keit abhän­gig von der Schrau­ber-Justie­rung – Abgleich per Refe­renz­mes­sung und Konfi­gu­ra­tion an der Multi­Pro 3G
  • Regel­mä­ßige Refe­renz­mes­sun­gen sichern die Genauigkeit
  • Dreh­win­kel­er­fas­sung über Motorsensorik
  • Winkel­auf­lö­sung: 1,2° (DS80/220, 80/300);
    1,0° (DS80/420, 80/500, 80/600)
  • Wirt­schaft­li­che Lösung für einfa­che Schraubaufgaben

Dreh­mo­ment­be­rei­che & Drehzahlen

Vari­ante Dreh­mo­ment­be­reich Dreh­zahl
DS 80 / 220 MDW oder SA 44 – 220 Nm 320 1/min
DS 80 / 300 MDW oder SA 60 – 300 Nm 320 1/min
DS 80 / 420 MDW oder SA 84 – 420 Nm 160 1/min
DS 80 / 500 MDW oder SA 100 – 500 Nm 160 1/min
DS 80 / 600 MDW oder SA 120 – 600 Nm 160 1/min

Stan­dard-Optio­nen

  • Antriebs­off­set – seit­li­che Umlen­kung des Motors für kompak­tere Bauweise und kürzere Einbaulänge
  • Monta­ge­flansch
  • Starre Abtriebs­va­ri­ante
  • Feder­ab­trieb mit 50 mm, 100 mm oder 150 mm Feder­weg und 3/4″ Vierkant
  • Selbst­start­ab­trieb mit 50 mm, 100 mm oder 150 mm Feder­weg und 3/4″ Vier­kant – Schraub­pro­zess star­tet beim Einfe­dern automatisch
  • Abtriebs­off­set (versetz­ter Abtrieb) – redu­ziert Loch­stich und
    verbes­sert die Zugäng­lich­keit an engen Schraubstellen
  • Abtriebs­off­set in zwei Ausfüh­run­gen: mit direk­tem Abtrieb (1″ Vier­kant) oder mit 50 mm Feder­weg und 3/4″ Vierkant
  • Winkel­ab­trieb (max. 220 Nm) mit 3/4“ Vierkant
Daten­blatt DS 80 (PDF, 319KB)
DS 80

Serie DS 80–130

Statio­näre Schraub­tech­nik mit Vorsatz­ge­triebe für schwere Einsätze

DS 80-130

Einbau­schrau­ber mit elek­tro­nisch gere­gel­tem Servo­mo­tor und digi­ta­ler Daten­über­tra­gung.
Die DS-80–130-Serie ist in den Vari­an­ten 900 Nm, 1000 Nm, 1500 Nm, 2000 Nm und 2400 Nm erhält­lich – wahl­weise als MDW-Ausfüh­rung (mit digi­ta­lem Dreh­mo­ment­sen­sor) oder als strom­ge­steu­erte SA-Ausführung.

Seri­en­aus­stat­tung:

  • Status­an­zeige über Leuchtfeld
  • Plug-and-Play-Kenn­da­ten­über­tra­gung
  • Dreh­zahl stufen­los regel­bar, Rechts- / Linkslauf
  • Kompakte Bauform
  • Antriebs- und Abtriebs­va­ri­an­ten – siehe Standard-Optionen

MDW-Ausfüh­rung

  • Direkt im Schrau­ber inte­grierte Dreh­mo­ment­mes­sung über DAkkS-kali­brier­ten digi­ta­len Sensor
  • Dreh­mo­ment­ge­nau­ig­keit: 0,5 % vom Endwert
  • Tole­ranz gemäß ISO 5393: besser 5 % (Winkel­ab­trieb: 8 %)
  • Dreh­win­kel­er­fas­sung über digi­ta­len Absolutgeber
  • Winkel­auf­lö­sung: 0,1°

Weitere Infor­ma­tio­nen zur Kali­brie­rung und Rück­führ­bar­keit finden Sie auf der Seite „Kali­brie­rung“.

SA-Ausfüh­rung

  • Indi­rekte Dreh­mo­ment­mes­sung über strom­ge­steu­erte Abschaltung
  • Dreh­mo­ment­ge­nau­ig­keit abhän­gig von der Schrau­ber-Justie­rung – Abgleich per Refe­renz­mes­sung und Konfi­gu­ra­tion an der Multi­Pro 3G
  • Regel­mä­ßige Refe­renz­mes­sun­gen sichern die Genauigkeit
  • Dreh­win­kel­er­fas­sung über Motorsensorik
  • Winkel­auf­lö­sung: 1,0°
  • Wirt­schaft­li­che Lösung für einfa­che Schraubaufgaben

Dreh­mo­ment­be­rei­che & Drehzahlen

Vari­ante Dreh­mo­ment­be­reich Dreh­zahl
DS 80–130 / 900 MDW oder SA 180 – 900 Nm 75 1/min
DS 80–130 / 1000 MDW oder SA 200 – 1000 Nm 75 1/min
DS 80–130 / 1500 MDW oder SA 300 – 1500 Nm 75 1/min
DS 80–130 / 2000 MDW oder SA 400 – 2000 Nm 37 1/min
DS 80–130 / 2400 MDW oder SA 480 – 2400 Nm 37 1/min

Stan­dard-Optio­nen

  • Antriebs­off­set – seit­li­che Umlen­kung des Motors für kompak­tere Bauweise und kürzere Einbaulänge
  • Monta­ge­flansch
  • Starre Abtriebs­va­ri­ante mit 1″ Vier­kant (bis 1000 Nm) oder 1,5″ Vier­kant (bis 2400 Nm)
  • Feder­ab­trieb mit 50 mm Feder­weg, wahl­weise mit 1″ Vier­kant (bis 1000 Nm) oder 1,5″ Vier­kant (bis 2400 Nm)
Daten­blatt DS 80–130 (PDF, 325KB)
DS 80

Kennen Sie schon unsere Hand­schrau­ber der DSH-26-Serie?

DSH 26 Serie von DSM Messtechnik
